Трёхходовой клапан для котла Навьен

Каждому человеку прекрасно известно, что залог комфорта в доме - это не только стильное и удобное интерьерное решение, но и тепло, что особенно важно с наступлением холодов.

Устройство (модель Турбо, Coaxial)

Функциональная система отопления, задача которой - обеспечение тепла в доме, подразумевает под собой совокупность множества значимых элементов.
При этом, одним из основных таких элементов является трехходовой клапан Navien для газовых котлов того же бренда, относящийся к компонентам арматуры запорно-регулирующего типа.

Характеристики

Основная задача такого изделия, как трехконтурный клапан для котла Навьен – это перенаправление потока воды.
Когда пользователю требуется горячая вода, он открывает соответствующий кран, после чего последняя поступает на смеситель. После обратного переключения – то есть, закрытия крана, теплоноситель направляется в систему отопления через предусмотренный в конструкции теплообменник.

Расположение (в котле Турбо)

Котел Навьен трехходовой клапан в режиме отопления (модель Турбо)

Трехходовой клапан котел Navien работа в режиме ГВС (модель Турбо)

3 х ходовой клапан в котле Ace Turbo Coaxial

Отметим, что трехходовой клапан Навьен Айс – это гарантия надежности функционирования, а также великолепной практичности системы.
То есть, трехходовой клапан Navien Aсе для обогрева, главным образом предназначается для осуществления регуляции теплового потока, что собственно и обеспечивает в помещении необходимый для его владельцев комфорт и тепло.

По своему внешнему виду трехходовой клапан Навьен Aсе напоминает обыкновенный тройник, в качестве материала компания производитель применяет для изготовления данной детали высокопрочный сплав.

Трехходовой клапан (модели Deluxe, Deluxe Coaxial)

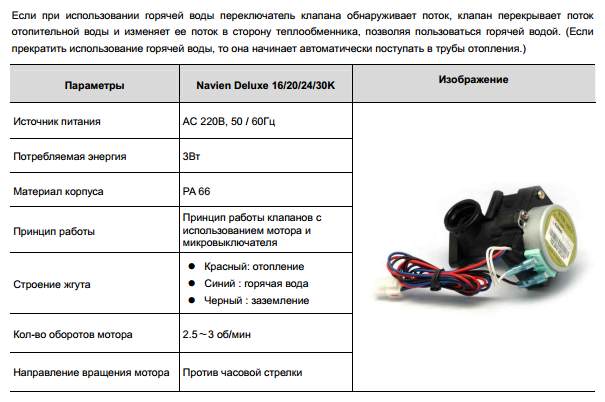

 Характеристики для модели Deluxe

Как снять трехходовой клапан (для модели Deluxe)

1. Удалить циркуляционный насос.
2. Отсоединить от контроллера Коннекторы трехходового клапана.

3. Выкрутить винты, удалить трубные зажимы и удалить трубы отопления.

4. Удалить два винта из адаптера подачи отопительной воды в нижней части котла.

5. Сборку производим в обратном порядке.

Расположение (модель Deluxe)

Расположение (модель Deluxe Coaxial)

Трёхходовой клапан (для моделей Prime)

Характеристики для модели Prime

Расположение (модель Prime)

Замена трехходового клапана котла (модель Prime)

1. Снимите циркуляционный насос (как снимать циркуляционный насос в котлах Navien, можно посмотреть ЗДЕСЬ).

2. Отсоедините от контроллера соединительный штекер трехходового клапана.
3. Отсоедините зажим трубы, винты, после чего отсоедините трубку подачи отопительной воды.

4. Раскрутите передние и задние винты (в двух местах) переходника подачи отопительной воды в нижней части котла.

5. После завершения работ сборку провести в обратном порядке.
